Máquinas formadoras de rollos de chapa metálica corrugada y trapezoidal de acero de color hidráulico
1. Característica de la máquina para techos de tejas vidriadas
Los componentes de la máquina formadora de rollos para techos de tejas vidriadas incluyen: desbobinador, cuerpo de la máquina formadora de rollos, corte hidráulico, sistema de control PLC, motor principal, estación de bombeo, mesa receptora. Características del equipo: la máquina formadora de rollos para techos de tejas vidriadas adopta un software de control automático avanzado, la máquina de puertas de obturador realiza la gestión de la información de producción, y todo el sistema de control automático de la máquina adopta una red altamente integrada, lo que hace que el sistema de automatización sea superior.
2. Breve descripción de nuestra empresa
Nuestra empresa es un fabricante profesional de máquinas formadoras de rollos para techos. Fabricamos y suministramos varias máquinas formadoras de rollos en frío en China, como la máquina formadora de rollos para techos trapezoidales, la máquina formadora de rollos para techos corrugados, la máquina formadora de rollos para techos de tejas vidriadas y la máquina formadora de rollos para techos de doble capa, la máquina formadora de rollos para cumbreras, etc. Nuestra máquina se exporta a todo el mundo, como India, Sudáfrica, Pakistán, Brasil, Omán, etc. El grosor de la materia prima de la máquina formadora de rollos para techos de acero de color es de 0,3 mm a 0,8 mm, también podemos fabricar otras máquinas formadoras de rollos para techos de metal según sus requisitos, satisfaciendo sus necesidades, el objetivo de nuestra empresa: la reputación es lo primero, el cliente es lo primero.
3. Especificación de la máquina formadora de rollos
| Artículo No. |
Nombre del artículo |
Especificación |
| 1 |
Ancho del material de alimentación |
Según su necesidad |
| 2 |
Grosor del material de alimentación |
Lámina de bobina de 0,3-0,8 mm |
| 3 |
Estación de rodillos |
11 estaciones |
| 4 |
Diámetro del eje |
70 mm |
| 5 |
Productividad |
30-35 m/min |
| 6 |
Material de los rodillos |
45# con cromo de 0,05 mm |
| 7 |
Material del eje |
45# con cromo de 0,05 mm |
| 8 |
Peso |
6,5 toneladas |
| 9 |
Longitud |
6,5 m |
| 10 |
Voltaje |
380V 50Hz 3 fases |
| 11 |
Control |
PLC |
| 12 |
Desbobinador |
5 toneladas |
| 13 |
Motor |
7,5 kw |
| 14 |
Forma de conducción |
Transmisión por cadena |
| 15 |
Tamaño de la cadena |
1 pulgada |
| 16 |
Sistema de corte |
Cortador hidráulico |
4. Más detalles de la máquina formadora de rollos
(1) Desbobinador hidráulico
Sin alimentación: desbobinador manual; Capacidad máxima: 7T
Adecuado para diámetro interior de la bobina: 508 mm, diámetro exterior máximo de la bobina adecuado: 1000 mm
La alimentación manual expande la superficie interior de la bobina.
(2) Corte hidráulico
1) Adopta corte posterior, detener para cortar;
2) El material de la cuchilla de corte es Cr12 con tratamiento de templado.
3) Adopta un marco soldado para una buena rigidez.
4) El marco de corte ha sido tratado térmicamente para evitar la deformación del producto final. Tolerancia de longitud de corte ±2 mm.
5) La energía de corte es proporcionada por la estación hidráulica.
6) El producto final se puede cortar según la longitud establecida en el controlador PLC, y la longitud se mide automáticamente mediante un codificador. Cuando el producto final alcanza la longitud establecida, la máquina se detendrá para cortar el producto automáticamente. Terminado esta acción, la máquina volverá a funcionar continuamente.
(3) Estación hidráulica
1) Suministra la energía para el cortador hidráulico.
2) Todos los accesorios hidráulicos son productos de marcas famosas chinas.
4) Potencia del motor hidráulico: 3KW
(4) Sistema de control PLC
1) Este sistema utiliza Delta PLC para controlar todas las acciones de trabajo. La cantidad de producción y la longitud de cada pieza se medirán automáticamente. Es conveniente controlar la máquina formadora de rollos.
2) El convertidor Delta ajusta la tecnología de velocidad, realiza la producción automática.
3) La pantalla de texto introduce y cancela los datos de trabajo.
4) El sistema de interfaz hombre-máquina amigable puede establecer lotes para la pieza de trabajo, la longitud, la cantidad, etc.
5) Conteo del codificador, con función de conteo y medición de longitud.
6) Voltaje de alimentación adecuado: 380V/50HZ/3Fases (se puede diseñar según los requisitos del comprador)

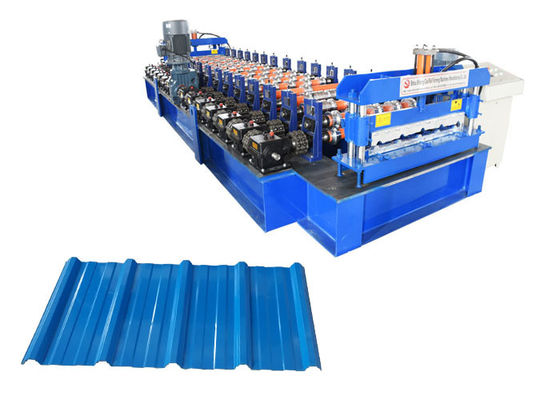

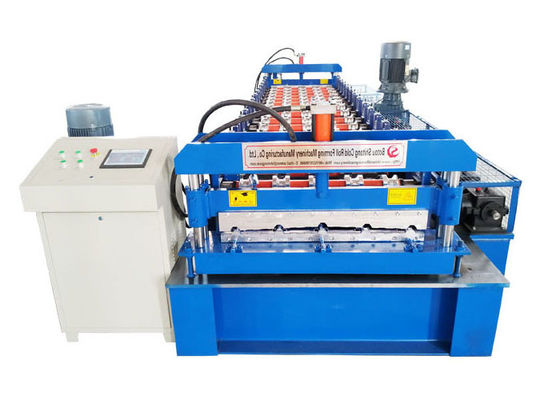

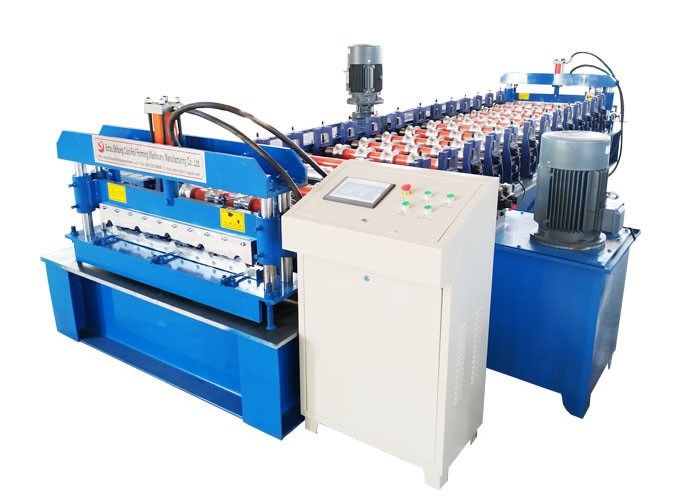

5. Imagen de la máquina para su referencia
